SAYISAL MANTIK SEVİYELERİ VE DALGA FORMLARI

2

Bir Sayısal Sistem iki gerilim seviyesine göre çalışır. Bu nedenle her Sayısal Sistemin bu iki
gerilim seviyesine karşılık gelen bir biçimi olmalıdır. Bu nedenle Sayısal Devreler Binary (ikilik)
Sayı sisteminde kullanılan 1 ve 0 ile tanımlanmak zorundadır. Bu Sayısal Sistemin girdilerinin

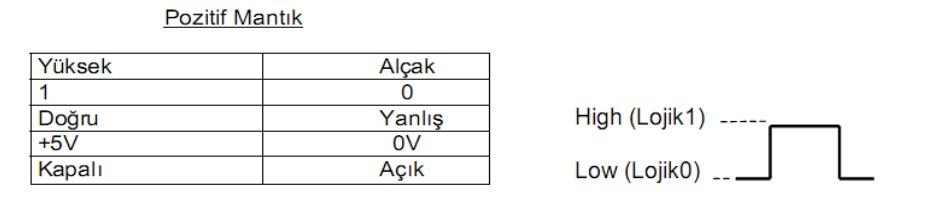

ikilik koda dönüşmesini sağlar. Aşağıdaki Pozitif Mantık ifadelerini kullanarak Sayısal kavramları
tanımlayabileceğiz. Örneğin bir anahtarın kapalı olması sayısal sistemde „1‟ veya 5V‟a eşit
olacaktır.



sekil 1



Bir kare dalganın yükseleme ve düşmesinin çok küçük zaman diliminde olduğu düşünülürse kare
dalga sayısal sinyallere güzel bir örnek olabilir. Aşağıda bir kare dalga üzerindeki Lojik seviyeler
gösterilmiştir.

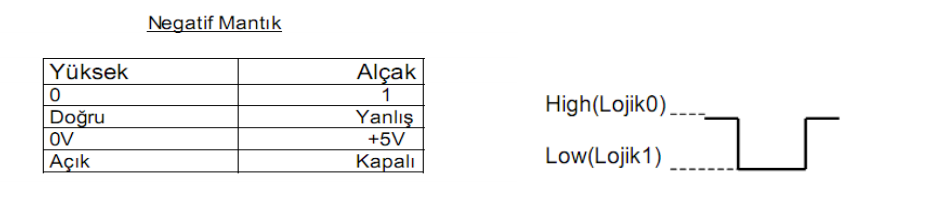

Bazen de negatif mantık kullanılması gerekir.



sekil 1

Ferhat Çelik
